Продавець КААПРІ розвиває свій бізнес на Prom.ua 12 років.
Знак PRO означає, що продавець користується одним з платних пакетів послуг Prom.ua з розширеними функціональними можливостями.
Порівняти можливості діючих пакетів
Кошик
275 відгуків
promo_banner

Шановні покупці! Дізнатися актуальні ціни та замовити товар Ви можете за номером телефону 0954706116.

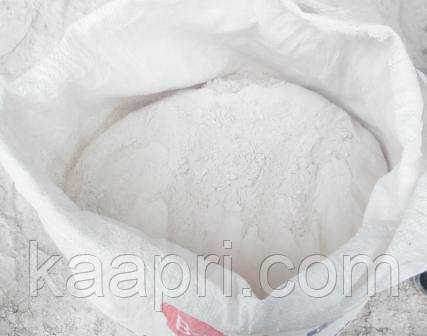

Вапно гашене пушенка
  • Вапно гашене пушенка, фото 3
  • Вапно гашене пушенка, фото 4
  • Вапно гашене пушенка, фото 5
  • Вапно гашене пушенка, фото 6

Вапно гашене пушенка

14 000 ₴/т

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
+380954706116
  • +380 (68) 753-77-11
    відділ продажу
  • +380 (95) 470-61-16
    начальник відділу продажу
  • +380 (97) 863-78-80
    відділ продажу
  • +380 (41) 242-96-61
    філіал Житомир
  • +380 (95) 470-61-16
    начальник відділу продажу
повернення товару протягом 14 днів за домовленістю
Вапно гашене пушенкаВапно гашене пушенка
14 000 ₴/т
Готово до відправки
+380954706116
  • +380 (68) 753-77-11
    відділ продажу
  • +380 (95) 470-61-16
    начальник відділу продажу
  • +380 (97) 863-78-80
    відділ продажу
  • +380 (41) 242-96-61
    філіал Житомир
  • +380 (95) 470-61-16
    начальник відділу продажу
Опис
Характеристики
Інформація для замовлення

Вапно будівельна пушонка

ВАПНО НЕГАШЕННАЯ (доломитизированная)

ТУ У Ст. 26.5-24432974-004-2007р.

швидкість гасіння 18-30 хв.
Сумарний вміст CaOMg>= 65%
CaO <= 50%
Вологість <= 1%
Масова частка CaCO3 15% — 21%
Масова частка SiO2 1.5% — 2.5%
Масова частка AlO3 <= 0.5%
Масова частка Fe2O3 <= 1%
Інші домішки <=2%

ПРИЗНАЧЕННЯ

— У сільському господарстві вапно використовується для приготування бордоської рідини,вапнування кислотних ґрунтів, захисту плодових дерев від шкідників і комах.
— Вапно використовують для охорони навколишнього середовища.
— Вапно застосовують у хімічній промисловості.
— Вапно використовується для приготування вапняних і известковоцементных розчинів, застосовуваних для наземної кладки і штукатурки.
— Вапно застосовується для виготовлення вапняних фарбувальних складів.





Будівельної повітряної вапном називається продукт, одержуваний з вапняних і вапняно-магнезіальних карбонатних порід випалюванням їх до можливо повного видалення вуглекислоти і складається переважно з оксиду кальцію. Вміст домішок глини, кварцового піску і т. п. в карбонатних породах не повинна перевищувати 6-8 %. При більшій кількості цих домішок у результаті випалу отримують гідравлічну вапно.

Повітряна вапно належить до класу повітряних в'яжучих: при звичайних температурах і без добавок пуцоланових речовин вона твердне лише в повітряному середовищі.

Розрізняють наступні види повітряного вапна: вапно негашене грудкове; вапно негашене мелене; вапно гідратне (пушонку); вапняне тісто.

Вапно негашене комове являє собою суміш шматочків різної величини. За хімічним складом вона майже повністю складається з вільних оксидів кальцію і магнію з переважним вмістом СаО. У невеликій кількості в ній можуть бути присутніми неразложившийся карбонат кальцію, а також силікати, алюмінати і ферити кальцію і магнію, що утворилися під час випалу при взаємодії глини і кварцового піску з оксидами кальцію і магнію.

Вапно негашене мелене — порошкоподібний продукт тонкого подрібнення комового вапна. За хімічним складом вона подібна комового вапна.

Гідратне вапно — високодисперсний сухий порошок, одержуваний гасінням комового або меленого негашеного вапна відповідною кількістю рідкої або пароподібної води, що забезпечує перехід оксидів кальцію і магнію в їх гідрати. Гідратне вапно складається переважно з гідроксиду кальцію Са(ОІ)2, а також гідроксиду магнію Mg(OH)2 і невеликої кількості домішок (як правило, карбонату кальцію).

Вапняне тісто — продукт, одержуваний гасінням комового або меленого негашеного вапна водою в кількості, що забезпечує перехід оксидів кальцію і магнію в їх гідрати Са(ОН)2 і Mg(OHb і освіта пластичної тістоподібної маси. Витримане тісто містить зазвичай 50-55 % гідроксидів кальцію і магнію і 50-45 % механічно і адсорбційно зв'язаної води.





Магнезія MgO міститься звичайно в карбонатних породах в широких межах — від 0,5—3 до 10-20% і більше. Будучи присутнім у вапна в кількості до 5-8 %, вона відносно мало впливає на властивості продукту. При підвищеному вмісті магнезії вапно набуває слабкі гідравлічні властивості, що повинно враховуватися при тривалому зберіганні вапняного тесту. Залежно від вмісту оксиду магнію розрізняють наступні види повітряного вапна: кальцієву—MgO не більше 5 %, магнезіальну — MgO від 5 до 20 % і доломітове — MgO від 20 до 40 %.

Якість повітряного вапна оцінюється за різними показниками, основними з яких є вміст у ній вільних оксидів кальцію і магнію (активність вапна). Чим вище їх зміст, тим вище якість вапна.

По ГОСТ 9179-77 в залежності від сумарної кількості оксидів кальцію і магнію вапно поділяють на три сорти. У негашеного кальцієвої вапна 1-го сорту активних оксидів кальцію і магнію має бути не менше 90 %, 2-го сорту не менше 80 % і 3-го сорту не менше 70 %. У магнезіальній і доломітового вапна кількість вільних оксидів кальцію і магнію має бути: в 1-му сорті не менше 85 %, у 2-му сорті не менше 75 % і в 3-му сорті не менше 65 %.

Вапно, призначена для виробництва автоклавних виробів, не повинна містити більше 5 % оксиду магнію. Активність високоякісних сортів маломагнезиальных известей досягає 93-97 %.

Негашене комове і мелене вапно оцінюється також за змістом в них вуглекислоти і втрат при прожарюванні при 950-1000 °С протягом 30 хв.

Важливим показником будівельних властивостей повітряної вапна є вихід тіста. Він визначається кількістю вапняного тесту (в л), одержуваного при гасінні 1 кг вапна. Чим вище вихід тіста, тим воно пластичніше і тим більше його пескоемкость, тобто тим більше піску воно може прийняти при виготовленні удобообрабатываемых пластичних розчинів. Високоякісні сорти вапна при правильному гасінні характеризуються виходом тесту в 2,5—3,5 л і більше. Такі вапна називають жирними. Вапно з меншим виходом тесту вважають худою.

Крім того, відповідно до ГОСТ 9179-77 вапна розрізняють по швидкості гасіння. До быстрогасящимся відносяться вапна зі швидкістю гасіння не більше 8 хв, до среднегасящимся — не більше 25 хв, до медленногася-видатним — понад 25 хв. За швидкість гасіння приймається час від моменту змішування порошку вапна з водою до моменту досягнення максимальної температури і почала її зниження.

До меленої негашеного вапна пред'являються вимоги не тільки по сумарному вмісту вільних оксидів кальцію і магнію, але і по тонкощі подрібнення.

Основним показником гидратиой вапна (пушонки), а також вапняного тіста є вміст активних оксидів кальцію і магнію. За цією ознакою ці види вапна ділять на два сорти: мінімально допустимий вміст активних СаО і MgO у висушеному продукті 1-го сорту — 67%, 2-го сорту — 60%.

У мелене негашене вапно, а також у гідратне вапно допускається вводити тонкоподрібнені мінеральні добавки (доменні та паливні шлаки, золи, вулканічні породи, кварцові піски, трепел тощо) в такій кількості, щоб вміст CaO+MgO в кальцієвої негашеного вапна 1-го сорту не менше 65 %, а 2-го сорту—55 %. При введенні тих же добавок в гідратне вапно активність повинна бути не менше 50 % (1-й сорт) і 40 % (2-й сорт).

Вологість гидратиой вапна не повинна бути більше 5 %• Повітряна вапно 1-го сорту без добавок з Державним Знаком якості повинна відповідати додатковим вимогам, зокрема коефіцієнт варіації за вмістом активних СаО і MgO не повинен бути більше 3 %. Зміст активних СаО і MgO в гидратиой вапна повинно бути не менше 70 %, а вологість повинна бути не більше 4 %. При поставці вапна, атестована Державним Знаком якості, в паспорті і ярлику має бути нанесено зображення Державного Знака якості за ГОСТ 1.9—67 (з ізм.).

Визначення фізико-механічних властивостей і хімічний аналіз всіх видів вапна виробляють по ГОСТ. 22688-77.

Вапно, терпкий матеріал, що отримується випаленням і подальшою переробкою вапняку, крейди і інших вапняно-магнезіальних гірських порід. Чистий вапно погано розчинна у воді (близько 0,1% при 20 °С); щільністю близько 3,4 г/см3. Залежно від змісту в породі MgO розрізняють наступні види вапна: кальцієву (містить до 5% по масі MgO), магнезіальну (5-20%) і доломітове (20-40%). У залежності від хімічного складу і умов твердіння вапно поділяють на повітряну яка твердне в повітряно-сухих умовах і гідравлічну, яка твердне на повітрі і у воді.
Повітряну вапно отримують випаленням головним чином вапняку з малим вмістом глини (до 8%) при 1100-1300 °С в шахтних або обертових випалювальних печах. При цьому карбонати, що входять до складу породи, розкладаються, наприклад: СаСО3 на СаО + СО2.
Залежно від способу обробки обпаленої продукту отримують негашене грудкове (кипілка), негашене мелене і гашене вапно (гідратну, або пушонку), а також вапняне тісто. Перша являє собою суміш шматочків різної величини утворюються після грубого помелу продукту випалу. З хім. складом вона складається з СаО і MgO з невеликою домішкою неразложившегося при випалюванні СаСО3, а також з силікатів, алюмінатів і ферратов Са. Негашене мелене вапно – продукт тонкого помелу комового вапна. Гашене вапно – високодисперсний сухий порошок, одержуваний взаємодії комового або меленого негашеного вапна з невеликою кількістю води або пари (процес гасіння), складається переважно з Са(ОН)2 і Mg(OH)2 з домішкою СаСО3. При гасінні вапно великою кількістю води утвориться пластична тістоподібна маса, так зване вапняне тісто.
Активність повітряної вапна як в'яжучого матеріалу визначається загальним змістом оксидів Са і Mg. Найбільшою активністю володіє кальцієва вапно, що містить 93-97% оксидів. Високоякісні сорти вапна («жирна вапно») характеризуються великим виходом вапняного тесту (більше 3,5 л на 1 кг негашеного вапна), чим вище вихід тіста, тим воно пластичніше і може прийняти більшу кількість піску при приготуванні будівельних розчинів. Вапно з низьким виходом вапняного тіста називається «худої». По скорости гашения различают быстрогасящуюся (длительность процесса не более 8 мин), среднегасящуюся (не более 25 мин) и медленногасящуюся известь (более 25 мин). За скорость гашения принимается время от момента смешивания порошка извести с водой до момента достижения максимальной температуры известковой смеси. Твердение воздушной извести происходит в результате испарения воды и кристаллизации Са(ОН)2 из насыщенного водного раствора, а также при взаимодействии с СО2 воздуха с образованием кристаллов СаСО3.
Воздушную известь применяют для изготовления вяжущих строительных растворов, предназначенных для кладки кирпича, искусственных камней и штукатурки, а также для получения известково-шлаковых, известково-пуццолановых и др. смешанных вяжущих.В смеси с красителями известь используется в качестве декоративного материала. Большое применение воздушная известь имеет при производстве строительных материалов, в химической промышленности и сельском хозяйстве.
Гідравлічна вапно – тонкомолотий порошок, що отримується випаленням при 900-1100 °С мергелистих вапняків, що містять 6-20% глинистих і тонкодисперсних піщаних домішок. Які при цьому утворюються силікати (2СаО?SiO2), алюмінати (СаО?Аl2О3?5СаО + 3Аl2О3) і ферраты (2CaO?Fe2O3) кальцію надають цій вапна здатність тривалий час зберігати міцність у воді після попереднього твердіння на повітрі. За змістом вільних оксидів Са і Mg гідравлічна вапно поділяють на слабогидравлическую (15-60% оксидів) і сильногидравлическую (1-15% оксидів). Гидравлическая известь, в отличие от воздушной извести, характеризуется большей прочностью при меньшей пластичности. Гидравлическая известь используют для изготовления штукатурных и кладочных растворов, пригодных для эксплуатации в сухих и влажных средах, легких и тяжелых бетонов, низких марок, фундаментов и сооружений, подвергающихся действию воды.

Основні
Країна виробникУкраїна
Тип вапнаНегашене
Форма поставки матеріалуПорошок
Сорт вапна2
Вага40 кг
  • Ціна: 14 000 ₴/т

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
